直流充電樁和交流充電樁區別在哪里?及大功率充電樁的解決方案
發布時間：2020-04-27 分類：交通百科
1、充電樁充電原理
充電樁固定在地面，利用專用充電接口，采用傳導方式，為具有車載充電機的電動汽車提供交流電能，具有相應的通訊、計費和安全防護功能。市民只需要購買IC卡或者微信掃碼并充值，就可以使用充電樁為汽車充電了。
電動汽車蓄電池放電后，用直流電按與放電電流相反的方向通過蓄電池，使它恢復工作能力，這個過程稱為蓄電池充電。蓄電池充電時，電池正極與電源正極相聯，電池負極與電源負極相聯，充電電源電壓必須高于電池的總電動勢。
2、充電樁設計樣式

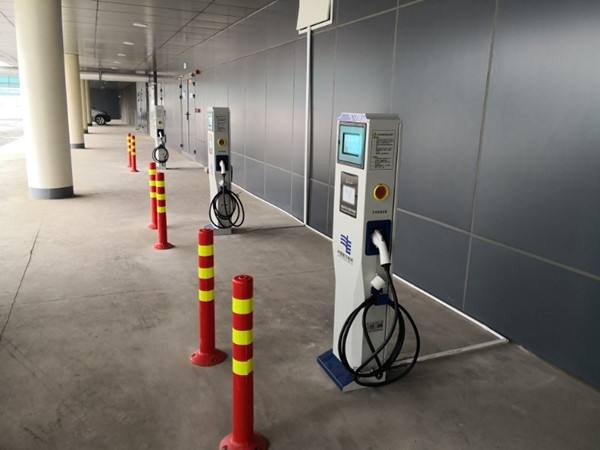

設計樣式基本就兩種類型，壁掛式和立柱式
3、充電樁充電方式
充電方式有恒電流充電和恒電壓充電兩種。
恒流充電法
恒流充電法是用調整充電裝置輸出電壓或改變與蓄電池串聯電阻的方法，保持充電電流強度不變的充電方法?？刂品椒ê唵危捎陔姵氐目山邮茈娏髂芰κ请S著充電過程的進行而逐漸下降的，到充電后期，充電電流多用于電解水，產生氣體，使出氣過甚，因此，常選用階段充電法。
恒壓充電法
充電電源的電壓在全部充電時間里保持恒定的數值，隨著蓄電池端電壓的逐漸升高，電流逐漸減少。與恒流充電法相比，其充電過程更接近于最佳充電曲線。用恒定電壓快速充電，由于充電初期蓄電池電動勢較低，充電電流很大，隨著充電的進行，電流將逐漸減少，因此，只需簡易控制系統。
直流充電樁：直流電動汽車充電站，俗稱就是“快充”，它是固定安裝在電動汽車外，與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC380V±15%，頻率50Hz，輸出為可調直流電，直接為電動汽車的動力電池充電。由于直流充電樁采用三相四線制供電，可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求
交流充電樁：交流電動汽車充電樁，俗稱就是“慢充”，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電機(即固定安裝在電動汽車上的充電機)提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電相當于只是起了一個控制電源的作用的。
兩者的區別：簡單來說，交流充電樁需要借助車載充電機來充電，直流快速充電樁不需要這個設備。二者在充電速度上差別較大，一輛純電動汽車(普通電池容量)完全放電后通過交流充電樁充滿需要8個小時，而通過直流快速充電樁僅需要2到3個小時。交流充電樁給電動汽車的充電機提供電力輸入，由于車載充電機的功率并不大，所以不能實現快速充電。直流快速充電樁是固定安裝在電動汽車外、與交流電網連接，可以為非車載電動汽車的動力電池提供直流電源的供電裝置，直流充電樁可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求。
液冷技術，大功率充電樁的解決方案!
從技術上說，大功率充電樁需要做諸多特殊的設計和調整，其中散熱系統和密封技術是保證可靠性與安全性的關鍵。
動輒數百千瓦的充電功率，傳統的風冷已無法滿足大功率充電樁的散熱需求，用一位充電設施企業技術負責人的話來說，“液冷技術是可見范圍內最實際的解決方案?！?
液冷技術的原理并不復雜，簡單來說，即在電纜和充電槍之間設置一個專門的循環通道，通道內加入起散熱作用的冷卻液，通過動力泵推動液體循環從而把熱量帶出。
液體冷卻方式可以縮小電纜直徑，使其輕量化。我們在詢問多家充電設施企業后發現，各家的技術思路比較統一，只是由于核心元器件的來源(進口或自主研發)不同，造成了細節上的差異而已。
這里就要提及成本問題，雖然星星充電、特來電等頭部企業均表示IGBT等功率元器件已實現自主研發，但多數企業的相關零部件還是依賴于進口?！皣鴥冗€是依靠進口，產業發展相對保守一些，還是按照既定的技術路線走，一些核心器件受控于進口?！?
液冷技術難度還是比較高的，在電流、電壓非常大的情況下，系統非常容易發熱，電損也會比較高。
一位充電樁相關技術的負責人向我們表示，充電設備散熱問題直接決定設備的使用壽命和穩定性，通過熱仿真技術研究大功率充電系統內部發熱量及選擇合適的散熱方式極為關鍵。采用液冷技術對大功率充電設備散熱時，需要解決系統設計散熱管道排布，冷卻液的選擇等問題。
目前應用最多的冷卻液為復合型絕緣油，線纜為一體式液冷線纜，與普通線纜相比，液冷線纜可以一邊導電，一邊用冷卻液散熱。
液冷不同于風冷，此前特斯拉的大功率充電樁曾被曝有冷卻液泄露的隱患，密封技術需要被格外重視。
大功率充電樁在密封方面需要做特殊的設計和處理，以確?？煽啃??！爱敼苈钒l生泄露時，容易導致冷卻系統失效，需要進行實時監控?！?
他給出了三種對策：第一，基于流量信號變化的檢測，采用質量/體積平衡法，評判質量/體積是否平衡;第二，基于壓力信號變化的檢測，采用負壓波檢漏法，捕捉壓力下降波;第三，基于次聲壓力信號變化的檢測，采用聲波泄漏檢測，檢測與背景不同頻率的次聲波 ，來做判定保護。
