詳解路邊停車系統解決方案
發布時間：2017-11-16 分類：交通百科
現在社會經濟的發展，汽車的價格是越來越低，私家車的數量也是越來越多。但是城市的可供停車位只有這么多，所以路邊停車會是十分的緊張，這就需要更加智慧的路邊停車系統來緩解停車的壓力，現在給大家的簡單的講解路邊停車系統。
1、工作原理

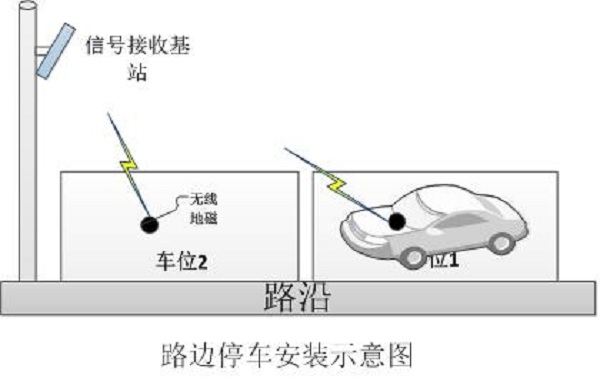

采用地磁檢測的原理來檢測機動車輛。在沒有機動車的情況下，地球磁場處于相對穩定的狀態。當機動車輛經過時會引起地球磁場的變化。無線地磁車輛檢測器通過對地球磁場變化的分析來檢測機動車輛。無線地磁車輛檢測器埋植于地表，由自帶的電池供電，檢測器檢測的車輛信息(存在、流量、速度、車長、占有率等交通參數)通過無線的方式發送至安裝在路邊的信號接收機，由信號接收機將車輛信息傳送至應用系統等。

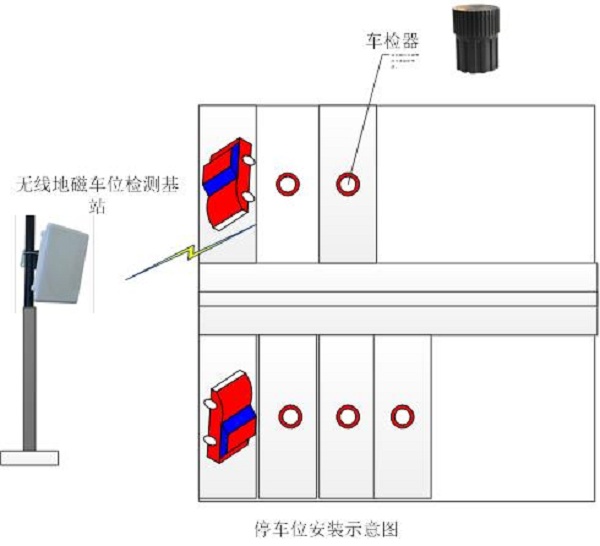

無線地磁車輛檢測器埋于車位表面下，每當有車輛停入時根據車檢器周圍磁場的變化檢測到車輛的到來，并在信號穩定后，將此信號發送到安裝在適當位置的無線地磁車位檢測器基站。同樣，當車輛離開時，無線地磁車輛檢測器測器 也能根據磁場的變化檢測到此信息并告知無線地磁車位檢測器基站。
2、方案架構

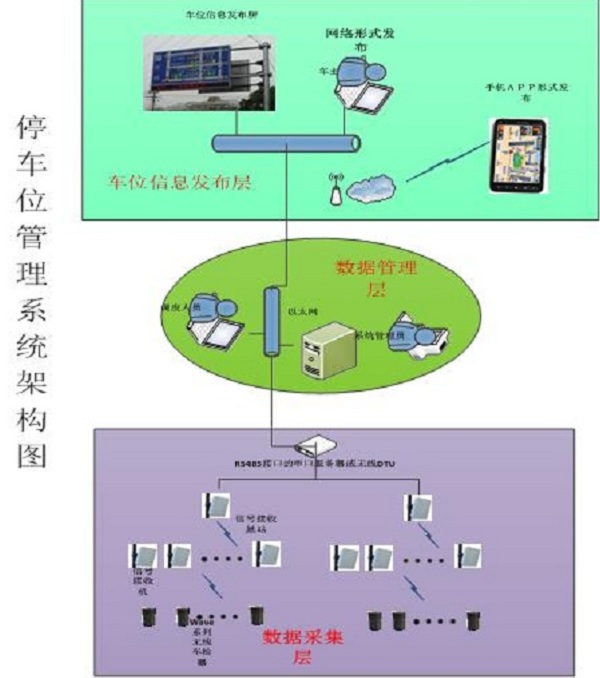

2.1系統組成
本方案主要由數據采集層、數據管理層、信息發布層構成。
2.2各數據層功能描述
2.2.1數據采集層
其主要功能是停車位狀態基礎數據獲取，既每個停車位的有車或無車信息采集并上報。
2.2.2簡單描述
通過無線地磁車輛檢測器的車位狀態感應功能,捕捉到實時車位狀態數據，并通過無線方式發送至附近區域內的信號接收機，信號接收機再將獲取到的信息通過2.4G無線射頻方式 傳送至遠端的信號接收基站，信號接收基站將數據整理后通過RS485、網口或無線DTU將數據統一傳輸至管理服務器，由此，獲得車位狀態的基礎數據。每個車檢器、接收機、 接收基站都有唯一的ID碼，管服務器接收到數據后，就可做與車位的匹配和對應，因此可精確到每個停車位的狀態顯示。
2.2.3數據管理層
主要功能是將接收基站上報過來的數據進行整理，通過邏輯算法做模塊化處理并呈現出來。
2.2.34車位信息發布層
將管理中心發布出來的實時車位狀態信息，通過計算機、車位信息誘導屏、手機APP形式向社會發布。車主出行前可根據所發布的信息，方便快捷的找到目的地周邊的空車位。
3、 系統功能及特點
3.1系統功能介紹
3.1車位實時檢測功能
采用地磁傳感器探測方式，獲取基礎車位狀態數據;利用無線地磁車輛檢測器、接收機與接收機基站構成了數據采集網絡，車檢器采集樣本的頻率為毫秒級，因此確保了獲取到的 車位狀態的實時性。
3.2智慧停車引導系統功能
基于物聯網的智慧停車引導及管理系統，以無線傳感器網絡與以太網為通信基礎，通過地磁方式檢測車位使用情況，并將該信息通過網絡設備、4G設備傳輸?shù)絃ED屏、手機或終端用戶 電腦，泊車者可根據上述發布信息的引導快速找到空閑的車位進行停車，管理者能及時統計不同時期的車流量、優化車位資源配置，提高智慧停車場水平。
3.3數據可追溯功能，數據統計功能
接收基站上報到管理服務器的數據，經處理后作定時保存，為交通監管單位、停車場管理部門分析交通數據及停車場有序、規范管理提供數據支撐。發生突發事件時，通過調用保 留數據，可起到事件追溯的目的。
3.4智慧停車收費系統功能
2014下半年“停車費去哪兒了”，作為一個反腐話題，見諸與各主流媒體不同刊物上。如何有效提高收費的監管力度，是確保停車費不流失的關鍵因素。如果用傳統的方式，即，全部有人為方式執行，那么過程中存在的漏洞始終無法得到妥善解決。
基于無線地磁車輛檢測器的車位管理系統，通過對車檢器獲取到的數據做綜合處理，可精確到每個停車位，每天所停車輛的次數、每次的時長，作出準確的統計，經過算法得出對 應的應收費用。有效杜絕了管理漏洞，保證了停車場或國家財政的收益。
3.2系統特點
1.精度高：地球的磁場在幾公里之內基本上是恒定的，但大型的鐵磁性物體會對地球磁場產生巨大的擾動，地磁傳感器可以分辨出地球磁場6000分之1的變化，而當車輛通過時對 地磁的影響將達到地磁強度的幾分之一，因此利用地磁傳感器來探測車輛，具有極高的靈敏度。
2. 安裝、維修方便，不必開挖施工、對路面破壞小。若檢測器損壞，只需整體更換即可，無需排查線路。
3.地磁傳感器是利用地球磁場在鐵磁物體通過時的變化來檢測，所以它不受氣候的影響。
4.檢測器與接受器之間可實現雙向高速數據交換：無需擔心各個檢測器與接收器之間的同時數據交換問題。
5.高可靠性：工作溫度-40℃~85℃，防水，防沖擊。
6.高抗干擾：對現場各種干擾源無特殊要求，安裝方便簡單。
7.全球開放的ISM微波頻段，無須申請和付費。
8. 超低功耗：對人體更安全、更健康。
9.使用壽命長，可達5年以上。
10. 投資成本低：系統一旦應用可大量減少停車場管理人員，減少停車場運營成本。
