安裝智能停車場系統方案詳解
發布時間：2018-01-13 分類：交通百科
隨著智能化技術發展，越來越多的停車場安裝了停車場智能系統，傳統的停車場人工收費系統正逐漸被先進的智能化停車場系統所取代，停車場系統擁有自身獨特的收費方式，已經被廣大客戶接受，智能停車場系統可以極大的提高工作效率。停車場的道閘看著感覺很簡單，但安裝起來則就要非常仔細，智能停車場管理系統該怎么安裝呢?

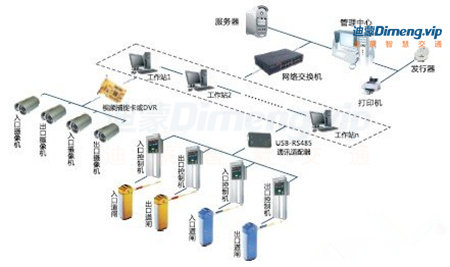

安裝智能停車場系統方案詳解
一、道閘顯示屏的安裝
1、出入口控制機、自動道閘等包裝應完好，材料外觀不應有破損，附件、備件、工具應齊全。
2、工程施工布線標準、線材規格型號、應符合停車場工程設計要求及標準停車場的有關規定。
3、攜帶好齊全的相關單據，及資料。
4、道閘顯示屏安裝要與地面垂直90度，調下傾斜角度控制在1°，這是安裝在司機容易清晰能看見的地方，方便車輛安全進出便捷。
二、工程施工布線技術要求
停車場系統布線不僅要求安全可靠，而且要使線路布置合理、整齊，安裝牢固。線纜在建筑物內安裝要保持水平或垂直，并應加套管保護和使線纜固定穩妥美觀。220V強電與信號線要分開鋪設，更不能穿在同一管內，距離大于50CM。并且所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。若線路中間有斷點，需將斷點用烙鐵焊上并做好絕緣處理。布線時一定要對線纜做好標記，方便以后的安裝、調試和維護。
1、電源線
出入口道閘、出入口控制機需要220V電源，采用三芯屏蔽線(RVVP3*1.5)，一般接到專線UPS專線供電，在某些情況下AC220V電源也可就近接取，但應符合相關規范，要確保系統中AC220V插座中的地線真實接地。
2、聯網線(控制機—控制機或控制機—電腦)
三、地感線圈的安裝
控制線(道閘—控制機)：標準停車場控制線采用四芯屏蔽線(RVVP4*0.5)，簡易停車場(MAC板子)采用兩芯屏蔽線(RVVP2*0.5)，具體情況根據停車場類型來定。
地感線圈在一個車道上一般安裝2個，前進和后出各一個。安裝方法是把路面切開一個深10厘米，2X0.8M的方形巢，四個角切成45度，放置5到6圈線就好，壓緊，線圈內部不允許有接頭、破損，安裝好后，用干水泥封好。
四、監控?cái)z像頭的安裝
視頻線(攝象機—控制室電腦)：視頻線采用SYV75-5視頻線，不要與其它強電系統在一起，應保留500mm距離。
攝像頭支架的安裝也是與地面垂直，支架的底座要與地面接觸牢牢的固定，不能超出劃有的車道線，不能讓它晃動，保證每輛車進出都能精準的穩定拍攝抓拍車牌。
