智慧停車場車牌識別系統解決方案詳解
發布時間：2017-10-21 分類：交通百科
在智慧停車場出入口的收費崗亭設置一臺工控機(前端管理主機)，它接收車牌自動識別器發來的車牌識別結果和圖像信息。室外屏幕包括2種：一種為車道顯示屏，直接顯示由車牌自動識別器識別的車牌號碼，處理結果，紅燈狀態，并且有語音播報，此屏放置在進出口通道;一種為信息發布屏，將系統需要發送的公告信息顯示出來，例如“國慶快樂”，實時信息“XXX失物招領”等。上述2種顯示屏均為網口傳輸,也可以485通訊，安裝調試簡單方便。前端管理主機將相關信息通過網絡發至服務器的管理系統。由中心智慧停車管理系統將相關內容及數據進行歸檔處理，并存入數據庫，建立查詢系統及供出口時對比使用。在中心控制室，設置一臺服務器可用于管理和查詢。
車輛駛入停車場
當有車輛駛近停車場入口時，系統自動檢測到車輛的駛近，自動抓拍車輛照片，并識別出該車輛的車牌號碼，記錄入場時間、車牌號碼、車輛照片，然后通過查詢數據庫內的登記車輛記錄，確定該車的類型(固定用戶車輛或臨時用戶車輛)。根據車輛類型的不同可采取不同的控制策略，主要可以分為以下的兩種情況：
固定用戶(場內登記)車輛：屏幕顯示車輛圖像、車牌號碼、入區日期和時間和費用交納情況，系統抬閘放行。
臨時用戶(外來)車輛：可通過門崗確認后放行并開始記費等，屏幕顯示外來車輛。
車輛駛出停車場
當有車輛駛近停車場出口時，系統能自動檢測到車輛的駛近，并自動抓拍車輛照片，自動識別出該車的車牌號碼，記錄出場時間、車牌號碼、車輛照片，然后通過查詢數據庫內的登記車輛記錄，確定該車的類型。根據車輛類型的不同可采取不同的控制策略，主要可以分為以下兩種情況：
固定用戶(場內登記)車輛：屏幕顯示車輛圖像、車牌號碼、入區日期和時間、出區日期和時間、車主交費情況等信息，按用戶設定或物管要求采取自動放行或提示放行。
臨時用戶(外來)車輛：根據車輛性質(出租車、送貨車、公務車和社會車輛)的不同，確定不同的收費標準(主要有免費、按時計費、按次計費等)，結合該車停車時間確定該車的收費金額。然后可通過門崗確認收費處后放行等，屏幕顯示外來車輛以及記錄的車牌號、車輛照片、卡號、入區時間、出區時間、收費金額等。
具體流程圖如下所示：

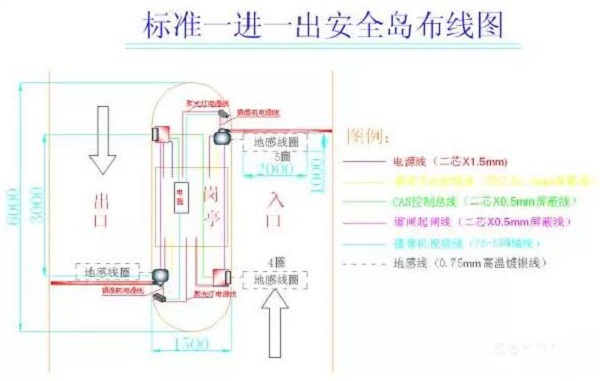

停車場系統安裝示意圖

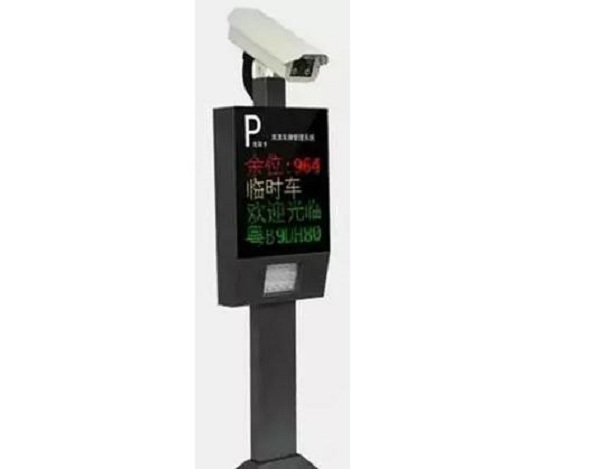

車牌自動識別器安裝在檢測車道一側，每個出入口架設一個高度為1.5～1.9米的鋼管，在鋼管頂部位置各安裝一套攝像機，攝像機鏡頭指向車道前方約5.5～7.5米的地面處對準車牌。

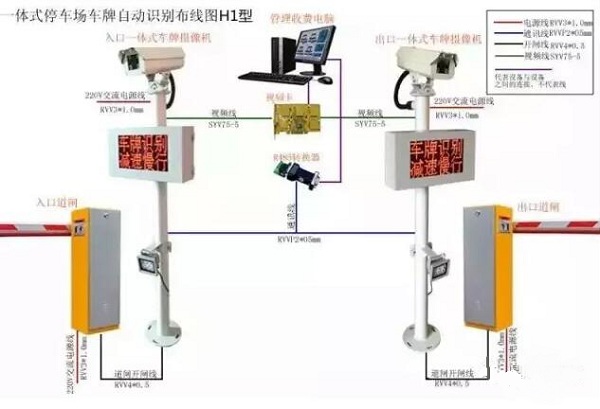

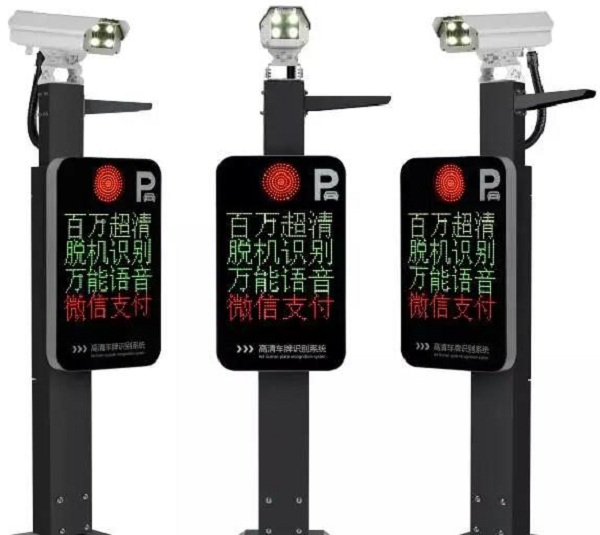

具體安裝示意圖、識別器接線圖和識別器實際安裝圖如下所示。
